Cómo instalar el sistema hidropónico Ikos Controller Cosmos
Este artículo también está disponible en: English · Français
Esta guía describe el procedimiento completo de instalación y puesta en marcha del Ikos Controller Cosmos en cultivo hidropónico, así como la ficha técnica del equipo y de cada uno de sus sensores. Está pensada para el técnico instalador y como documento de referencia para el cliente.
1. Descripción del equipo #
Sistema avanzado de medición para cultivos hidropónicos, diseñado para operar de manera inalámbrica y autónoma gracias a su batería recargable y panel solar.
Ofrece un monitoreo integral del cultivo mediante una serie de sensores de alta precisión, ideales para optimizar el rendimiento y la salud de las plantas.
El equipo no solo facilita el control de las condiciones del cultivo, sino que permite una mayor eficiencia en el manejo de los recursos hídricos y energéticos, contribuyendo a una producción más sostenible y rentable.
Componentes del sistema #
- Ikos Controller · datalogger y transmisión
- Ikos Tensiometer · tensión del sustrato
- Ikos Multisensor · humedad, CE y temperatura
- Ikos DPV (H&T) · temperatura y humedad
- Ikos sensor PAR · radiación
- Medidor de drenaje · peso y depósito
- Contador volumétrico · volumen de riego
- Electroválvula · control de línea
Características principales #
- Módulo de comunicaciones múltiple (UNB o GPRS) para una conectividad eficiente.
- Capacidad para conectar múltiples sensores por dispositivo, permitiendo una monitorización completa.
- Alimentación mediante batería recargable y panel solar, para un funcionamiento continuo y sostenible.
- Diseño de fácil instalación y con movilidad, ideal para diferentes tipos de cultivos y configuraciones.

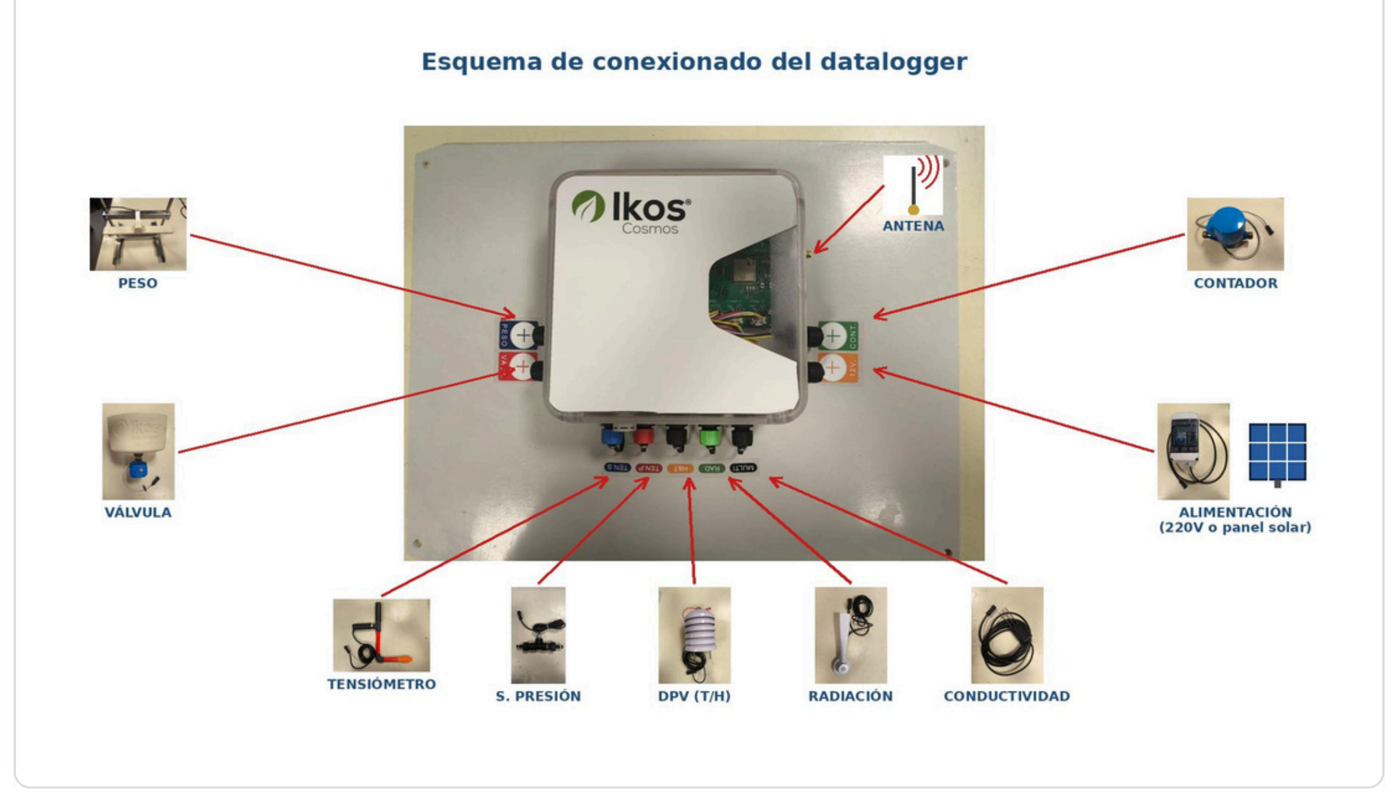

2. Esquema de conexionado del datalogger #
Antes de comenzar, familiarízate con las conexiones de la caja. Cada sensor tiene una posición asignada en el datalogger, identificada por su rótulo: PESO, VÁLVULA, TEN·S, TEN·P, H&T, RAD, MULTI, CONT y 12 V. La antena se conecta en el lateral superior.
3. Antes de empezar · recomendaciones clave #
- Ubicación de la bandeja: no instalarla debajo de una canaleta de agua y elegir los sacos más representativos de la línea.
- Sin fugas: la línea de goteo no debe tener ninguna fuga, ni en la tubería ni en los goteros, porque afectaría al cálculo del drenaje.
- Depósito nivelado: el depósito debe verter la mayor cantidad de agua posible en el vaciado; nada debe estar en contacto con el depósito ni con la célula de carga.
- Alta y calibración: la calibración del peso se realiza siempre con un técnico de Ikos, que envía los códigos de calibración (peso de referencia de 200 g incluido).
- Alargaderas: contador volumétrico → 25 m; sensor de radiación, peso y válvula → 2,5 m cada uno.
4. Proceso de instalación #
Paso 1 · Selección del punto de instalación #
Selecciona el punto de instalación más adecuado. No instales la bandeja debajo de una canaleta de agua y elige los sacos más representativos. Escoge el punto centro de la línea, coloca la bandeja junto a los soportes y únelos mediante los tornillos.
Paso 2 · Colocación de la bandeja #
Retira los 2 sacos de plantas que vas a sustituir con la bandeja y colócala en ese lugar, con la salida de agua orientada hacia el desnivel de la finca para facilitar la caída del agua. Coloca en el centro la barra de cultivo.
Paso 3 · Nivelación de la bandeja #
Con los tornillos que unen la bandeja a las patas, regula la inclinación usando un nivel. Nivela en el ancho y aplica el desnivel a lo largo, buscando la caída hacia la conexión de la salida de agua.
Paso 4 · Instalación de los sacos con sus goteros #
Instala los sacos de las plantas con sus goteros sobre la bandeja ya colocada y nivelada.
Paso 5 · Instalación del soporte del peso y depósito #
Instala el soporte del peso con dos tornillos y sus separadores en la posición indicada y coloca el depósito. Tanto el peso como el depósito disponen de un conector que debe conectarse a una alargadera de 2,5 m, y esta a su vez a la caja en su conector correspondiente.
Paso 6 · Instalación de los sensores #
Tensiómetro: colócalo en la planta del centro, con la cerámica hacia la planta. En plantas de gran volumen o más adultas, instálalo desde un lateral. En ambos casos, la cerámica debe quedar en el centro del saco y a media altura.
Sensor de EC: de la misma manera, buscando que el gotero caiga verticalmente sobre los pinchos del sensor.
Sensor de radiación: se instala mirando al sur, por encima de las plantas, de modo que estas nunca lleguen a taparlo durante su ciclo.
Sensor de temperatura y humedad (DPV): se instala a la altura de la copa de la planta.
Conecta cada sensor en su posición correspondiente del datalogger.
Paso 7 · Instalación del contador #
Instala el contador al comienzo de la tubería portagotero. Recuerda su posición: la flecha indica el sentido del agua. Si el número de goteros que alimenta es inferior a 40, une después del contador otra tubería próxima. Importante: las tuberías portagotero deben terminar en tapón y no estar unidas a otra tubería secundaria.
Paso 8 · Instalación de la caja de alimentación #
Instala la caja de alimentación de 12 V cerca del datalogger, aliméntala con 220 VAC y conéctala al datalogger.
Paso 9 · Instalación del datalogger y puesta en marcha #
Instala el soporte de la caja del datalogger en el poste, con abrazadera metálica o bridas de plástico, y coloca la caja donde conectas el resto de sensores. Conecta la antena y la batería a la placa electrónica. Una vez instalados los sensores, calibra el peso y da de alta el equipo. Termina cerrando la caja.
5. Notas importantes #
- Calibración del peso: se realiza siempre con un técnico de Ikos, quien envía los códigos de calibración; el cliente ayuda colocando el peso cuando el técnico lo indique. El peso incluido es una unidad de 200 gramos.
- Cálculo del drenaje: finalizada la instalación, introduce el número de goteros de la bandeja y el número de goteros que alimenta el contador de la línea. Con esos datos el sistema calcula el drenaje en cada riego.
- Nivelación del depósito: una vez colocado, aplica un poco de agua para comprobar que está bien nivelado y no acumula agua en los laterales. Nada debe estar en contacto con el depósito ni con la célula de carga, ya que cualquier peso adicional simularía agua inexistente.
- Fugas: la línea de goteo no debe tener ninguna fuga, ni en la tubería ni en los goteros, porque afectaría al cálculo del drenaje.
- Alargaderas: el contador volumétrico incluye una alargadera de 25 metros. El sensor de radiación, el peso y la válvula incluyen cada uno otra alargadera de 2,5 metros para su conexionado con el datalogger.
6. Ficha técnica #
Ikos Controller #
| Alimentación | Li-Po, 3,7 V, 4400 mAh |
| Placa solar | 3,6 W · 6,6 V |
| Microprocesador | ARM Cortex-M0+ 32 bit |
| Comunicaciones | DUAL: Ultra Narrow Band (UNB) o GPRS |
| Señal de salida | 3 entradas analógicas · 1 entrada RS485 · 1 I2C |
| Número de entradas de sensores | 5 |
| Conectores | 4 × M12 de 4 pins |
| Dimensiones | 161 × 161 × 80 mm |
| Peso | 600 g |
| Color | Gris |
| Botón adicional | ON-OFF · interruptor de botón con LED |
| Tipo de protección | IP 65 |
| Accesorio | Anclaje de fijación |
Ikos Tensiometer #
| Medida | 0 – 1000 mbar |
| Alimentación | 5 V |
| Longitud por Tensiómetro | 30 cm |
| Precisión | 0,5 % |
| Presión de sobrecarga | 150 % FS |
| Rango de compensación de temperatura | -10 °C ~ 70 °C |
| Rango de temperatura de trabajo | -30 °C ~ +70 °C |
| Coeficiente de temperatura cero | 0,3 % FS / 10 °C |
Ikos Multisensor #
| Rango de humedad | 0 – 100 % |
| Rango de temperatura | -30 °C ~ +70 °C |
| Rango de conductividad | 0 – 20 mS/cm |
| Señal de salida | RS485 |
| Tiempo de respuesta | < 1 s |
| Alimentación | 5 V |
| Área de medida efectiva | Ø 70 mm · altura 70 mm |
| Encapsulado | ABS |
| Rango de temperatura de trabajo | -40 °C ~ +80 °C |
| Protección | IP68 |
| Almacenamiento | 10 – 60 °C @ 20 % ~ 90 % RH |
Ikos DPV colgante (H&T) #
| Voltaje | 5 V |
| Señal de salida | I2C |
| Rango de trabajo | Temperatura: -40 °C ~ +85 °C · Humedad: 0 – 100 % · Presión: 300 – 1100 hPa |
| Resolución | DPV: 0 – 10 kPa · Temperatura: 0,01 °C · Humedad: 0,008 % |
| Precisión | Temperatura: ±1 °C · Humedad: ±3 % · Presión: ±1 Pa |
Ikos sensor de Radiación PAR #
| Rango espectral | 400 – 700 nm |
| Resolución | ± 5 % |
| Señal de salida | RS485 |
| Rango de medida | 0 – 2500 µmol/m²·s · 0 – 2000 W/m² |
| Rango de trabajo | Temperatura: -40 °C ~ 80 °C · Humedad: 0 – 100 % |
Ikos contador volumétrico #
| Alimentación | 5 V |
| Señal de salida | RS485 |
| Distancia máxima | 1000 m |
| Protección | IP68 |
| Rango de trabajo | Agua fría: 0,1 °C ~ 30 °C · Agua caliente: 0,1 °C ~ 90 °C |
Ikos medidor de drenaje #
| Depósito de agua | Fibra, color verde |
| Estructura | Metálica |
Ikos electroválvula #
| Modelo | CWX-15 |
| Voltaje | 12 V |
| Corriente de trabajo | Máx. 100 mA |
| Tiempo de apertura / cierre | < 5 s |
| Modos de control | Contacto |
| Presión | Máx. 1,0 MPa |
| Potencia | < 3 W |
| Rango de temperatura | 0 – 100 °C |
| Tamaño de la válvula | DN20 |
| Protección | IP65 |
| Vida útil del producto | 100.000 maniobras |
