Ficha técnica Ikos Controller Cosmos
Ficha técnica Ikos Controller Cosmos
Manual de instalación #
Consulta y descarga el manual de instalación de IKOS Cosmos en el idioma que necesites.
Descripción #
Sistema avanzado de medición para cultivos hidropónicos (cultivo en sustrato), diseñado para funcionar de forma inalámbrica. Ofrece un monitoreo integral del cultivo: sustrato, clima, radiación, agua de riego y agua de drenaje. Está compuesto por: datalogger Ikos Cosmos, Ikos Tensiometer curvo, Ikos Multisensor, Ikos DPV externo, Ikos Sensor PAR, Ikos medidor de drenaje, Ikos Sensor de Presión, electroválvula y caja de alimentación de 12 V.
Características #
- Módulo de comunicaciones múltiple (UNB o GPRS) para una conectividad eficiente.
- Mide la presión del riego y el agua drenada (por peso) para calcular el drenaje.
- Alimentación con la caja de 12 V incluida (red de 220 VAC o panel solar).
- Datalogger protegido con carcasa: todas las entradas rotuladas por sensor.
Qué incluye el paquete #
| N.º | Pieza | Cant. | Material |
|---|---|---|---|
| 1 | Datalogger Ikos Cosmos | 1 | Caja de ABS; placa electrónica; batería |
| 2 | Ikos Tensiometer curvo 15 cm | 1 | Cuerpo de PVC; tubo transparente de PVC; punta de cerámica porosa |
| 3 | Ikos Multisensor (conductividad) | 1 | Encapsulado ABS, IP68; varillas de acero |
| 4 | Ikos DPV externo | 1 | Sonda de ABS anti-radiación BGT-BYX; pletina de metal pintado |
| 5 | Ikos Sensor PAR | 1 | Carcasa de aluminio con aro de teflón |
| 6 | Medidor de drenaje | 1 | Depósito de resina; estructura metálica |
| 7 | Ikos Sensor de Presión 6 bar | 1 | Carcasa de aluminio 6061-T6; junta FKM; cable de silicona |
| 8 | Electroválvula CWX-15 | 1 | Bronce |
| 9 | Caja de alimentación 12 V | 1 | Plástico |
| 10 | Alargaderas 2,5 m | 3 | Cable con conectores |
| 11 | Kit de instalación · Soporte, antena y bridas | 1 | Soporte de ABS; bridas de nailon |
Especificaciones técnicas #
Datalogger Ikos Cosmos #
| Parámetro | Especificación |
|---|---|
| Alimentación | Caja de alimentación de 12 V incluida (220 VAC o panel solar) |
| Microprocesador | ARM Cortex-M0+ 32 bit |
| Comunicaciones | Dual Ultra-Narrow Band (UNB) o GPRS |
| Señal de salida | 3 entradas analógicas, 1 entrada RS485, 1 I2C |
| Número de entradas de sensores | 5 |
| Conectores | 4 × M12 de 4 pines |
| Dimensiones | 161 × 161 × 80 mm |
| Peso | 600 g |
| Botón | ON-OFF con interruptor LED |
| Accesorio | Anclaje de fijación (soporte) |
| Carcasa | Tapa sin placa solar que cubre el equipo; una entrada rotulada por sensor |
| Material | Caja de ABS; placa electrónica; batería |
Ikos Tensiometer curvo #
| Parámetro | Especificación |
|---|---|
| Longitud | 30 × 23 cm |
| Medida | 0 – 1000 mbar |
| Alimentación | 5 V |
| Precisión | 0,5 % |
| Presión de sobrecarga | 150 % FS |
| Rango de compensación de temperatura | −10 ~ 70 °C |
| Rango de temperatura de funcionamiento | 30 °C ~ +70 °C |
| Coeficiente de temperatura cero | 0,3 % FS/10 °C |
| Material | Cuerpo de PVC; tubo transparente de PVC; punta de cerámica porosa |
La cerámica va en el centro del saco de sustrato.
Ikos Multisensor #
| Parámetro | Especificación |
|---|---|
| Rango de humedad | 0 – 100 % |
| Rango de temperatura | −30 ~ +70 °C |
| Rango de conductividad | 0 – 20 mS/cm |
| Señal de salida | RS485 |
| Tiempo de respuesta | < 1 s |
| Alimentación | 5 V |
| Área de medida efectiva | Ø 70 mm × 70 mm de altura |
| Temperatura de funcionamiento | −40 ~ +80 °C |
| Protección | IP68 |
| Almacenamiento | 10 – 60 °C · 20 – 90 % HR |
| Material | Encapsulado ABS, IP68; varillas de acero |
Enterrado en horizontal dentro del saco, bajo el gotero.
Ikos DPV externo #
| Parámetro | Especificación |
|---|---|
| Voltaje | 5 V |
| Señal de salida | I2C |
| Rango de trabajo | Temperatura −40 ~ +85 °C · Humedad 0 – 100 % · Presión 300 – 1100 hPa |
| Resolución | DPV 0 – 10 kPa · Temperatura 0,01 °C · Humedad 0,008 % |
| Precisión | Presión 0,18 Pa · Temperatura ±1 °C · Humedad ±3 % |
| Material | Sonda de ABS anti-radiación BGT-BYX; pletina de metal pintado |
Sujeto al poste del datalogger con su pletina, a la altura de las plantas.
Ikos Sensor PAR #
| Parámetro | Especificación |
|---|---|
| Rango espectral | 400 – 700 nm |
| Resolución | ±5 % |
| Señal de salida | RS485 |
| Rango de medida | 0 – 2500 µmol/m²·s · 0 – 2000 W/m² |
| Rango de trabajo | −40 ~ 80 °C · Humedad 0 – 100 % |
| Material | Carcasa de aluminio con aro de teflón |
En lo alto del poste, por encima de las plantas y mirando al sur.
Ikos medidor de drenaje #
| Parámetro | Especificación |
|---|---|
| Composición | Bandeja con su soporte, célula de peso, depósito de drenaje y peso de calibración de 200 g |
| Material | Depósito de resina; estructura metálica |
Ikos Sensor de Presión 6 bar #
| Parámetro | Especificación |
|---|---|
| Tensión de trabajo | 4,75 – 16 V CC |
| Presión de trabajo | 0 – 6 bar |
| Sobrecarga / rotura | 2 × FE / 5 × FE |
| Tensión de salida | 0,5 – 4,5 V |
| Temperatura de trabajo | Sensor −20 ~ +105 °C · cable −20 ~ +85 °C |
| Precisión | ±0,5 % FE entre 10 y 40 °C |
| Tiempo de respuesta | < 10 ms |
| Protección | IP6K8K |
| Rosca de proceso | G1/4 |
| Peso | 15 g |
| Material | Carcasa de aluminio 6061-T6; junta FKM; cable de silicona |
Roscado en la tubería portagoteros, lo más cerca posible del principio de la línea.
Electroválvula #
| Parámetro | Especificación |
|---|---|
| Modelo | CWX-15 |
| Voltaje | 12 V |
| Corriente de trabajo | Máx. 100 mA |
| Apertura / cierre | < 5 s |
| Modo de control | Contacto |
| Presión | Máx. 1,0 MPa |
| Potencia | < 3 W |
| Rango de temperatura | 0 – 100 °C |
| Tamaño de la válvula | DN20 |
| Protección | IP65 |
| Vida útil | 100 000 maniobras |
| Material | Bronce |
A la salida del depósito de drenaje.
Caja de alimentación 12 V #
| Parámetro | Especificación |
|---|---|
| Entrada | 220 VAC (o panel solar) |
| Salida | 12 V |
| Material | Plástico |
Alargaderas y kit de instalación #
| Parámetro | Especificación |
|---|---|
| Alargaderas 2,5 m | 3 ud. · sensor de radiación, peso y válvula |
| Kit | Soporte, antena y bridas (sin picas) |
| Material | Alargaderas: cable con conectores; Soporte de ABS; bridas de nailon |
Instalación #

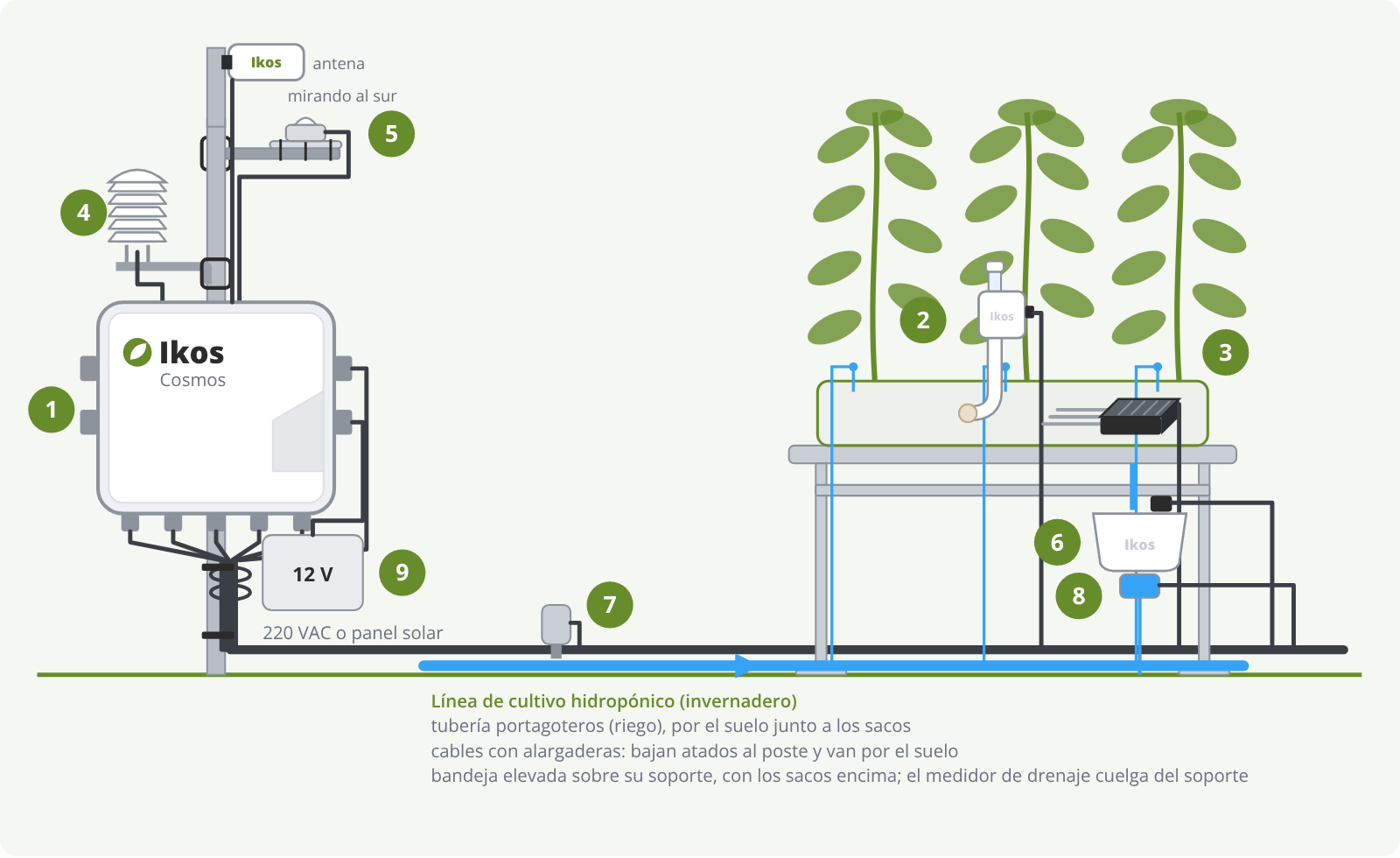

Cada sensor se conecta en su entrada rotulada del datalogger, con alargaderas. Los cables bajan atados al poste y van por el suelo.
Pasos de montaje #
- Montar el soporte y colocar encima la bandeja (6), en el centro de la línea en lugar de 2 sacos, nivelada a lo ancho y con caída hacia la salida de agua. Poner encima los sacos con sus goteros.
- Colgar del soporte, bajo la salida de la bandeja, la célula de peso con el depósito de drenaje (6) y la electroválvula (8). No hace falta hoyo en el suelo.
- Roscar el sensor de presión (7) en la tubería portagoteros (G1/4), lo más cerca posible del principio de la línea, para que por ese punto pase el agua del mayor número de goteros.
- Tensiómetro (2) en la planta central con la cerámica en el centro del saco; Multisensor (3) enterrado en horizontal dentro del saco, paralelo al suelo y bajo el gotero; DPV externo (4) sujeto al poste con su pletina, a la altura de las plantas; sensor PAR (5) en lo alto del mismo poste, por encima de las plantas y mirando al sur.
- Fijar el datalogger (1) al poste con abrazadera o bridas, conectar cada sensor en su rótulo (con alargaderas) y la caja de 12 V (9). Calibrar el peso con un técnico de Ikos.
